Détails de produit
Lieu d'origine: Sichuan, Chine
Nom de marque: XINHENG
Certification: IATF16949,ISO9001
Numéro de modèle: Le numéro de série:
Conditions de paiement et d'expédition
Quantité de commande min: 1000 pièces
Prix: Négociable
Détails d'emballage: Carton + palette
Délai de livraison: 10 à 15 jours
Conditions de paiement: T/T, L/C, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 10000 tonnes par an
Nom du produit: |
Magnés de moteur à ferrite |
Application du projet: |
Moteur de ventilateur |
Forme: |
Arc, Tuile |
Type: |
Magnéte sintré anisotrope |
Composé: |
Poudre de strontium de ferrite |
Taille: |
(R23,2 mm-r18,1 mm) × 42,3 mm |
traitement: |
Prêté à l'eau |
Revêtement: |
Pas de revêtement |
Taille du colis: |
340 mm × 255 mm × 75 mm |
Quantité par carton: |
840 pièces |
Nom du produit: |
Magnés de moteur à ferrite |
Application du projet: |
Moteur de ventilateur |
Forme: |
Arc, Tuile |
Type: |
Magnéte sintré anisotrope |
Composé: |
Poudre de strontium de ferrite |
Taille: |
(R23,2 mm-r18,1 mm) × 42,3 mm |
traitement: |
Prêté à l'eau |
Revêtement: |
Pas de revêtement |
Taille du colis: |
340 mm × 255 mm × 75 mm |
Quantité par carton: |
840 pièces |

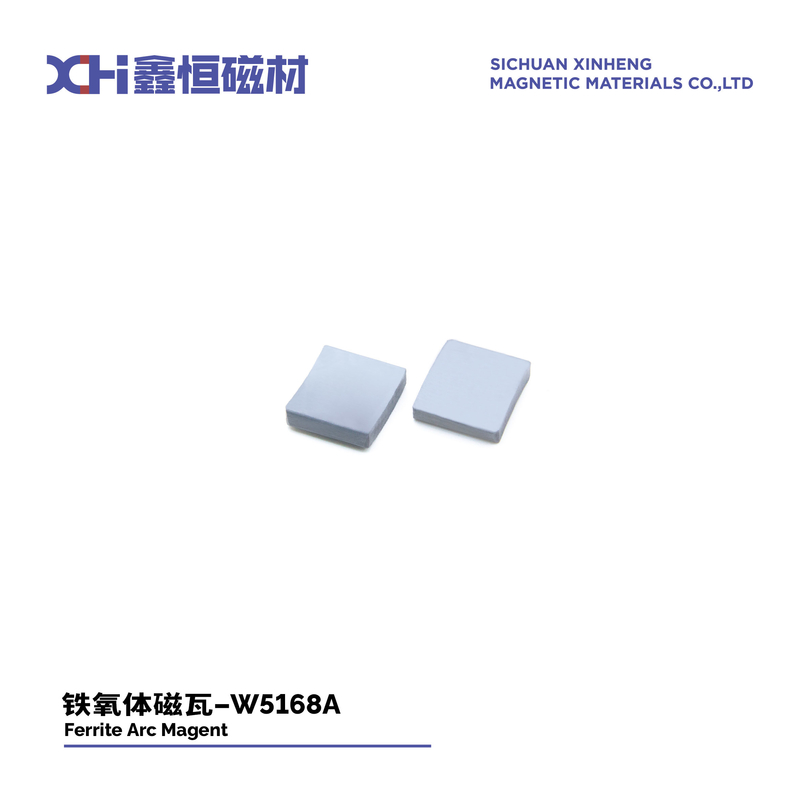

Aimants permanents en ferrite à haute stabilité utilisés dans les moteurs de démarrage de motos W5168A
PROPRIÉTÉS PHYSIQUES DES AIMANTS EN FERRITE FRITTÉS
| Unités | Ferrite frittée (céramique) | |
| CurieTempérature | ºC | 450 |
| Température maximale de fonctionnement | ºC | 350 |
| Dureté | Hv | >530 |
| Densité | g/cm3 | 4.8 – 5.0 |
| Perméabilité de détente relative | μrec | 1.05-1.1 |
| Coefficient de température Br | %/ºC | -0.18 |
| Coefficient de température iHc | %/ºC | 0.11-0.40 |
| Résistance à la flexion | N/m2 | (0.5-0.9)×108 |
| Résistance à la compression | N/m2 | ≥6.9×108 |
| Résistance à la traction | N/m2 | (0.2-0.5)×108 |
| Chaleur spécifique | J/kg·K | 600-900 |
| Résistivité | Q.cm | >104 |
Quelles sont les caractéristiques de l'aimant en ferrite de strontium céramique fabriqué par moulage par compression humide ?
Composition - Contient du ferrite de strontium (SrFe12O19) comme matériau magnétique principal. Le ferrite de strontium possède de bonnes propriétés magnétiques et est peu coûteux à produire.
Densité - Avoir une densité relative élevée d'environ 95 % ou plus après le frittage. Cela donne une bonne résistance mécanique.
Anisotropie - Présente une forte anisotropie magnétocristalline en raison de sa structure cristalline hexagonale. Il en résulte une direction de magnétisation privilégiée le long d'un axe.
Forme des particules - La poudre de ferrite de strontium utilisée a généralement une morphologie en plaquettes hexagonales qui aide à favoriser l'anisotropie magnétique pendant le moulage et le frittage.
Méthode de moulage - La poudre est mélangée à un liant liquide et moulée par compression en un compact vert dense à l'aide de pressions élevées. Cela oriente les particules anisotropes.
Processus de cuisson - Le compact est ensuite fritté à haute température pour développer la densité tout en préservant l'orientation d'anisotropie magnétique induite par le moulage.
Rémanence - Avoir une densité de flux magnétique maximale ou une rémanence le long de l'axe d'anisotropie, mais peu ou pas de rémanence perpendiculaire à celui-ci.
Coercivité - Avoir généralement une coercivité moyenne à élevée en fonction des additifs, de la densité et du niveau d'anisotropie atteint.
Quels sont les principaux avantages des aimants en ferrite de strontium céramique fabriqués par moulage par compression humide ?
Faible coût - Le ferrite de strontium est peu coûteux et le procédé de moulage humide est relativement simple. Cela les rend moins chers que les aimants en terres rares.
Propriété magnétique élevée - Même sans ajout d'éléments de terres rares lourds, les aimants en ferrite de strontium peuvent atteindre des coercivités de 700 à 1000 kA/m, ce qui les rend adaptés à de nombreuses applications.
Cohérence dimensionnelle - Le procédé de moulage par compression permet d'obtenir des tolérances dimensionnelles étroites et des formes d'aimants uniformes de manière constante.
Stabilité thermique - Les aimants en ferrite de strontium ont des températures de Curie élevées, généralement comprises entre 450 et 470 °C. Ils conservent de bonnes propriétés magnétiques sur une large plage de températures de fonctionnement.
Résistance à la corrosion - Étant des matériaux céramiques entièrement denses, ils ne sont pas sujets à la corrosion comme les aimants collés contenant des additifs.
Capacité de production de masse - Le procédé de moulage est adapté à la fabrication automatisée à grand volume de géométries d'aimants complexes.
Quelles sont les applications des aimants permanents en ferrite de Xinheng ?
Xinheng fabrique principalement les types d'aimants à segments d'arc en céramique suivants :
Comment Xinheng fabrique-t-il son aimant permanent en ferrite de strontium ?
QUALITÉ DE LA POUDRE DE FERRITE POUR MOTOMOTEURS AIMANT
|
牌号 Qualité |
Br(mT) | Hcb(KA/m) | Hcj(KA/m) | (BH)max(KJ/m3) | ||||
| mT | Gs | KA/m | Oe | KA/m | Oe | KJ/m3 | MGOe | |
| Y33 | 410-430 | 4100-4300 | 220-250 | 2760-3140 | 225-255 | 2830-3200 | 31.5-35.0 | 3.9-4.4 |
| Y33H | 410-430 | 4100-4300 | 250-270 | 3140-3390 | 250-275 | 3140-3450 | 31.5-35.0 | 3.9-4.4 |
| Y33H-2 | 410-430 | 4100-4300 | 285-315 | 3580-3960 | 305-335 | 3830-4200 | 31.8-35.0 | 4.0-4.4 |
| Y34 | 420-440 | 4200-4400 | 200-230 | 2510-2890 | 205-235 | 2570-2950 | 32.5-36.0 | 4.1-4.4 |
| Y35 | 430-450 | 4300-4500 | 215-239 | 2700-3000 | 217-241 | 2730-3030 | 33.1-38.2 | 4.1-4.8 |
| Y36 | 430-450 | 4300-4500 | 247-271 | 3100-3400 | 250-274 | 3140-3440 | 35.1-38.3 | 4.1-4.8 |
| Y38 | 440-460 | 4400-4600 | 285-305 | 3580-3830 | 294-310 | 3690-3890 | 36.6-40.6 | 4.6-4.8 |
| Y40 | 440-460 | 4400-4600 | 330-354 | 4150-4450 | 340-360 | 4270-4520 | 37.6-41.8 | 4.7-5.2 |
MOTEURS DE MOTOS TABLEAU DES SPÉCIFICATIONS DES AIMANTS
| N° | Article | R | r | W | L | h | Qualité | Application |
| 1 | W118 | 68.1 | 60.7 | 25 | 25 | 7.50 | Y33H | Moteur onduleur 1KW |
| 2 | W018F | 72.5 | 60.7 | 27.9 | 35 | 11.80 | Y40 | Moteur onduleur 2KW |
| 3 | W005A | 72.5 | 60.5 | 29.5 | 42 | 11.80 | Y33H | Moteur onduleur 2,3KW |
| 4 | W050E | 87.3 | 78.5 | 24 | 40 | 8.80 | Y33H | Moteur onduleur 2,6KW |
| 5 | W159 | 74.1 | 65.5 | 28.86 | 47 | 8.60 | Y40 | Moteur onduleur 2,8KW |
| 6 | W017F | 86.5 | 78.5 | 24.0 | 51 | 7.90 | Y33H-2 | Moteur onduleur 3KW |
| 7 | W087 | 86.5 | 78.5 | 24.0 | 64 | 7.80 | Y33H-2 | Moteur onduleur 5KW |
| 8 | W138C | 101 | 90.2 | 24.5 | 65 | 10.8 | Y40 | Moteur onduleur 7KW |
| 9 | W019B | 112 | 100 | 28.5 | 60 | 11.90 | Y40 | Moteur onduleur 9KW |
Introduction du ventilateur Moteur :
Aimant de rotor : des ferrites à aimant permanent sont utilisés comme aimants dans le rotor des moteurs de ventilateur. Le rotor est la partie rotative du moteur qui est reliée aux pales du ventilateur. Les aimants en ferrite fournissent un champ magnétique fort et stable lorsqu'un courant électrique traverse les bobines du stator, créant une force qui fait tourner le rotor.
Efficacité du moteur : les ferrites à aimant permanent contribuent à l'efficacité des moteurs de ventilateur. Ils offrent des propriétés magnétiques élevées, telles qu'une coercivité élevée et un champ magnétique puissant, ce qui permet une conversion efficace de l'énergie électrique en énergie mécanique. Il en résulte une amélioration des performances du moteur et de l'efficacité énergétique.
