Détails de produit
Lieu d'origine: Sichuan, Chine
Nom de marque: XINHENG
Certification: IATF16949,ISO9001

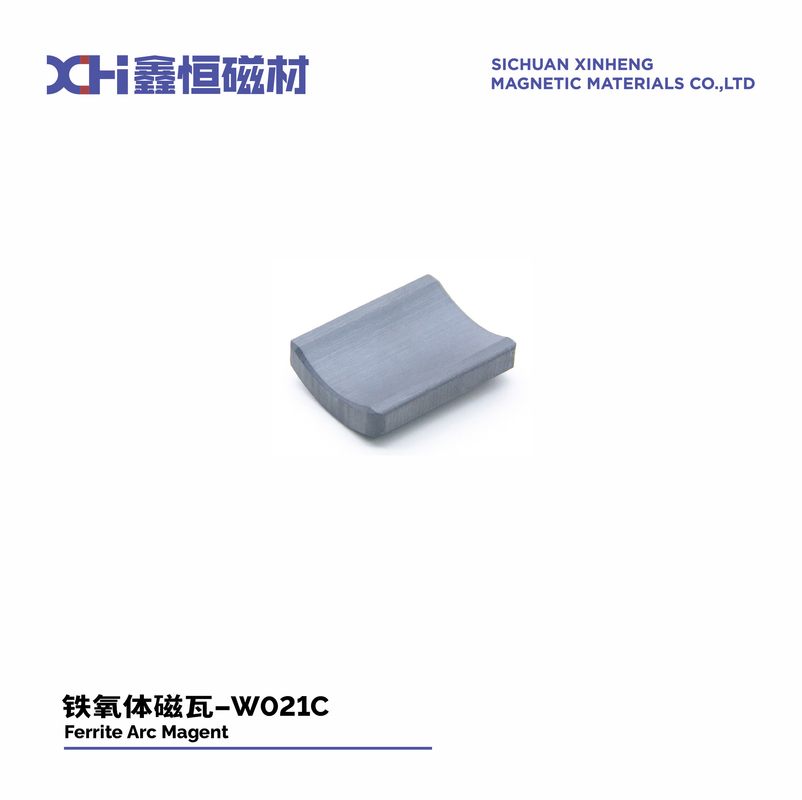

Numéro de modèle: W021C
Conditions de paiement et d'expédition
Quantité de commande min: 1000 pièces
Prix: Négociable
Détails d'emballage: Carton + palettes
Délai de livraison: 10 à 15 jours
Conditions de paiement: T/T, L/C, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 10000 tonnes par an
Nom du produit: |
Magnés de moteur à ferrite de ventilateur |
Application: |
Moteur de ventilateur |
Forme: |
Arc, Tuile |
Type: |
Magnéte sintré anisotrope |
Composé: |
Poudre de strontium de ferrite |
Taille: |
(R34 mm-r23.0 mm) × 23,8 mm |
traitement: |
Prêté à l'eau |
Coating: |
No Coating |
Taille du colis: |
340 mm × 255 mm × 75 mm |
Nom du produit: |
Magnés de moteur à ferrite de ventilateur |
Application: |
Moteur de ventilateur |
Forme: |
Arc, Tuile |
Type: |
Magnéte sintré anisotrope |
Composé: |
Poudre de strontium de ferrite |
Taille: |
(R34 mm-r23.0 mm) × 23,8 mm |
traitement: |
Prêté à l'eau |
Coating: |
No Coating |
Taille du colis: |
340 mm × 255 mm × 75 mm |
Ferrite à aimant permanent utilisé dans le ventilateur de l'artefact de refroidissement estival W3214
Quels sont les principaux avantages des aimants en ferrite de strontium céramique fabriqués par moulage par compression humide ?
Faible coût - La ferrite de strontium est peu coûteuse et le procédé de moulage humide est relativement simple. Cela les rend moins chers que les aimants en terres rares.
Stabilité thermique - Les aimants en ferrite de strontium ont des températures de Curie élevées, généralement autour de 450-470°C. Ils conservent de bonnes propriétés magnétiques sur une large plage de températures de fonctionnement.
Résistance à la corrosion - Étant des matériaux céramiques entièrement denses, ils ne sont pas sujets à la corrosion comme les aimants collés contenant des additifs.
Capacité de production de masse - Le procédé de moulage est adapté à la fabrication automatisée à grand volume de géométries d'aimants complexes.
Quelles sont les caractéristiques des aimants en ferrite de strontium céramique fabriqués par moulage par compression humide ?
Composition - Contiennent de la ferrite de strontium (SrFe12O19) comme matériau magnétique principal. La ferrite de strontium possède de bonnes propriétés magnétiques et est peu coûteuse à produire.
Densité - Ont une densité relative élevée d'environ 95 % ou plus après frittage. Cela donne une bonne résistance mécanique.
Anisotropie - Présentent une forte anisotropie magnétocristalline en raison de leur structure cristalline hexagonale. Il en résulte une direction de magnétisation privilégiée le long d'un axe.
Forme des particules - La poudre de ferrite de strontium utilisée a généralement une morphologie en plaquettes hexagonales qui aide à favoriser l'anisotropie magnétique pendant le moulage et le frittage.
Méthode de moulage - La poudre est mélangée à un liant liquide et moulée par compression en un compact vert dense à l'aide de pressions élevées. Cela oriente les particules anisotropes.
Processus de cuisson - Le compact est ensuite fritté à haute température pour développer la densité tout en préservant l'orientation de l'anisotropie magnétique induite par le moulage.
Rémanence - Ont une densité de flux magnétique maximale ou une rémanence le long de l'axe d'anisotropie, mais peu ou pas de rémanence perpendiculairement à celui-ci.
Coercivité - Ont généralement une coercivité moyenne à élevée en fonction des additifs, de la densité et du niveau d'anisotropie atteint.
PROPRIÉTÉS PHYSIQUES DES AIMANTS EN FERRITE FRITTÉS
| Unités | Ferrite frittée (céramique) | |
| CurieTempérature | °C | 450 |
| Température maximale de fonctionnement | °C | 350 |
| Dureté | Hv | >530 |
| Densité | g/cm3 | 4,8 – 5,0 |
| Perméabilité de recul relative | µrec | 1,05-1,1 |
| Coefficient de température Br | %/°C | -0,18 |
| Coefficient de température iHc | %/°C | 0,11-0,40 |
| Résistance à la flexion | N/m2 | (0,5-0,9)×108 |
| Résistance à la compression | N/m2 | ≥6,9×108 |
| Résistance à la traction | N/m2 | (0,2-0,5)×108 |
| Chaleur spécifique | J/kg·K | 600-900 |
| Résistivité | Q.cm | >104 |
Comment Xinheng fabrique-t-il son aimant permanent en ferrite de strontium ?
QUALITÉ DE LA POUDRE DE FERRITE DES VENTILATEURSMOTEURS AIMANT
|
牌号 Qualité |
Br(mT) | Hcb(KA/m) | Hcj(KA/m) | (BH)max(KJ/m3) | ||||
| mT | Gs | KA/m | Oe | KA/m | Oe | KJ/m3 | MGOe | |
| Y33 | 410-430 | 4100-4300 | 220-250 | 2760-3140 | 225-255 | 2830-3200 | 31,5-35,0 | 3,9-4,4 |
| Y33H | 410-430 | 4100-4300 | 250-270 | 3140-3390 | 250-275 | 3140-3450 | 31,5-35,0 | 3,9-4,4 |
| Y33H-2 | 410-430 | 4100-4300 | 285-315 | 3580-3960 | 305-335 | 3830-4200 | 31,8-35,0 | 4,0-4,4 |
| Y34 | 420-440 | 4200-4400 | 200-230 | 2510-2890 | 205-235 | 2570-2950 | 32,5-36,0 | 4,1-4,4 |
| Y35 | 430-450 | 4300-4500 | 215-239 | 2700-3000 | 217-241 | 2730-3030 | 33,1-38,2 | 4,1-4,8 |
| Y36 | 430-450 | 4300-4500 | 247-271 | 3100-3400 | 250-274 | 3140-3440 | 35,1-38,3 | 4,1-4,8 |
| Y38 | 440-460 | 4400-4600 | 285-305 | 3580-3830 | 294-310 | 3690-3890 | 36,6-40,6 | 4,6-4,8 |
| Y40 | 440-460 | 4400-4600 | 330-354 | 4150-4450 | 340-360 | 4270-4520 | 37,6-41,8 | 4,7-5,2 |
MOTEURS DE VENTILATEUR TABLEAU DES SPÉCIFICATIONS DES AIMANTS
|
N° |
Article |
R |
r |
W |
L |
h |
Qualité |
Application |
| 1 | W118 | 68,1 | 60,7 | 25 | 25 | 7,50 | Y33H | Moteur d'inverseur 1KW |
| 2 | W018F | 72,5 | 60,7 | 27,9 | 35 | 11,80 | Y40 | Moteur d'inverseur 2KW |
| 3 | W005A | 72,5 | 60,5 | 29,5 | 42 | 11,80 | Y33H | Moteur d'inverseur 2,3KW |
| 4 | W050E | 87,3 | 78,5 | 24 | 40 | 8,80 | Y33H | Moteur d'inverseur 2,6KW |
| 5 | W159 | 74,1 | 65,5 | 28,86 | 47 | 8,60 | Y40 | Moteur d'inverseur 2,8KW |
| 6 | W017F | 86,5 | 78,5 | 24,0 | 51 | 7,90 | Y33H-2 | Moteur d'inverseur 3KW |
| 7 | W087 | 86,5 | 78,5 | 24,0 | 64 | 7,80 | Y33H-2 | Moteur d'inverseur 5KW |
| 8 | W138C | 101 | 90,2 | 24,5 | 65 | 10,8 | Y40 | Moteur d'inverseur 7KW |
| 9 | W019B | 112 | 100 | 28,5 | 60 | 11,90 | Y40 | Moteur d'inverseur 9KW |
